追求高精度、易操作性、紧凑度的“耳轴工作台”

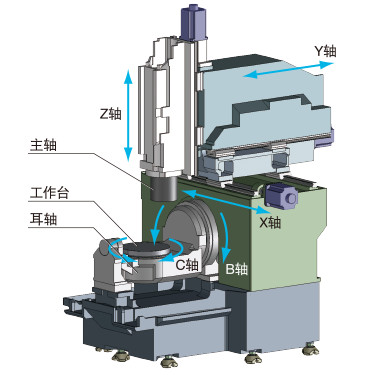

		耳轴工作台的B轴采用高刚性、适合高速驱动的滚子齿形凸轮、C轴采用低速旋转时也能产生大扭矩的直接驱动式电机，可进行高速、高精度加工。高速动作・B轴：50min^-1 ・C轴：120min^-1（标准规格） 1,200min^-1（特殊规格）〈车削模式时〉分度精度（实测值）・B轴分度精度/重复精度：±1.78秒/±0.50秒・C轴分度精度/重复精度：±2.26秒/±0.12秒 ※记载的数据为实测值，不是保证值

从深思熟虑的设计中诞生的易于使用的5轴加工机

针对加工工件具备足够大的动作范围

确保大工件直径为ø500mm、大工件高度为400mm的宽大加工区域，即使在工作台各种角度倾斜的状态下，刀具均能到达工件的边缘，因此可实现较广的5轴加工。

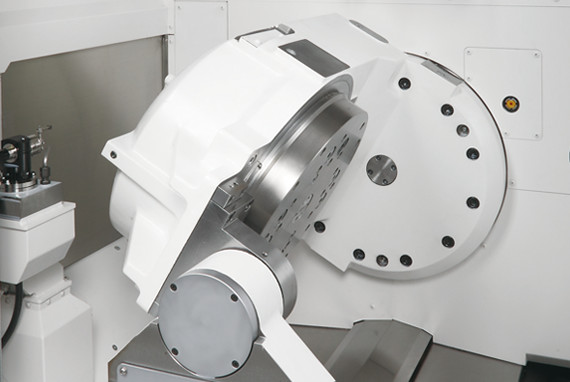

即使在耳轴工作台处于摆动状态下也可进行换刀，因此可实现循环时间的削减及加工精度的提高。

宽大加工区域
・旋转范围：B轴 +90～-120度，C轴 360度（无限旋转）
・大承载重量：300kg
・大工件尺寸：ø500×高400mm

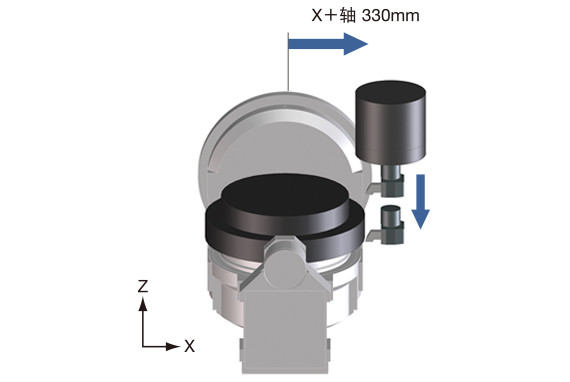

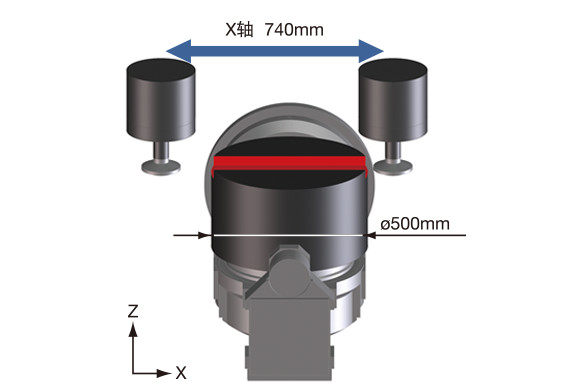

・充裕的X轴移动量，可支持大工件直径（ø500）的外圆加工

即使大型工件也可轻松完成加工

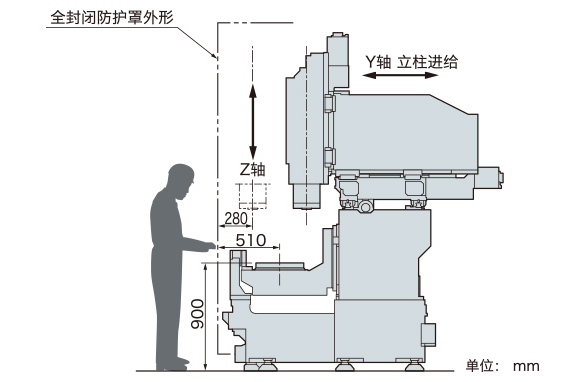

良好的接近性减轻操作人员的负担通过采用耳轴工作台的轴向接近方式，实现了距工作台中心515mm的距离。主轴接近性好，便可减轻加工准备作业时操作人员的负担，提高作业效率。		提高加工状态的可视性通过采用可120度倾斜确认工件状态的BC轴工作台和正面防护门上的大窗，以及照亮加工室内、较少闪烁的LED照明灯，提高加工状态的可视性。

高规格的基本性能用事实证明高效率加工

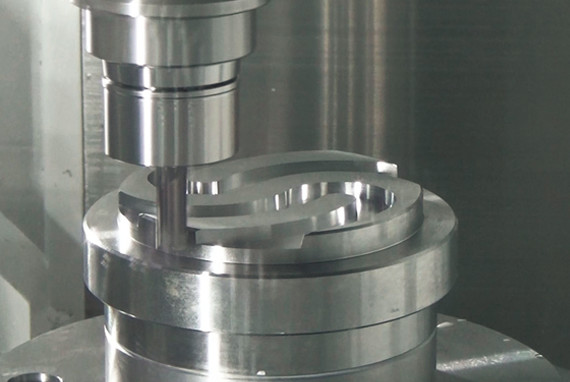

高输出功率电机发挥高切削能力

主轴采用大扭矩为199N·m的电机，通过高效率加工缩短加工时间。

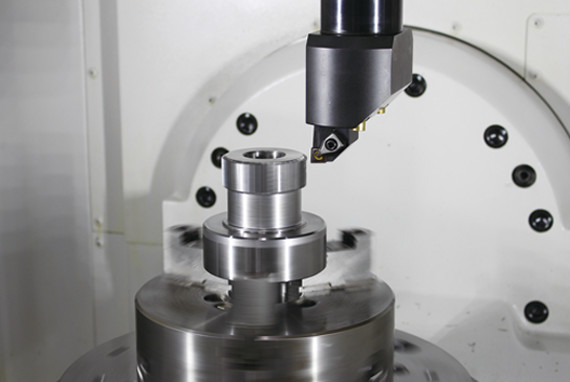

另外，车削主轴采用高扭矩直接驱动式电机，发挥高车削能力。

标准主轴
・主轴转速 15,000min^-1 （车削规格时 12,000min^-1）
・大功率 22/18.5kW （10分/连续）
・大扭矩 199/146N・m （5分/连续）

车削主轴（特殊规格）
・工作台（车削主轴）转速 1,200min^-1
・大功率 15/10kW （15分/连续）
・大扭矩 477/318N・m （15分/连续）

基本信息

项目	单位	MU-4000V
工作台尺寸	mm	ø400
主轴转速	min^-1	15,000
刀库收纳数量	把	32
主轴电机功率	kW	22/18.5（10分/连续）
机床尺寸（W×D×H）	mm	2,399×3,248×2,950
展开规格		L

※L：车削规格
