依靠5轴加工提高大型复杂形状零部件的生产率

良好的机械结构

支持重切削的床身、立柱
● 抗弯曲、抗扭曲的完善的加强筋结构

动作顺畅、强大的高精度轴驱动
● X · Y · Z轴使用高精度双滚珠丝杠
● A · B轴使用双电机驱动

控制热位移实现高精度加工
● X · Y · Z轴滚珠丝杠冷却、电机座冷却
● A · B轴驱动单元冷却

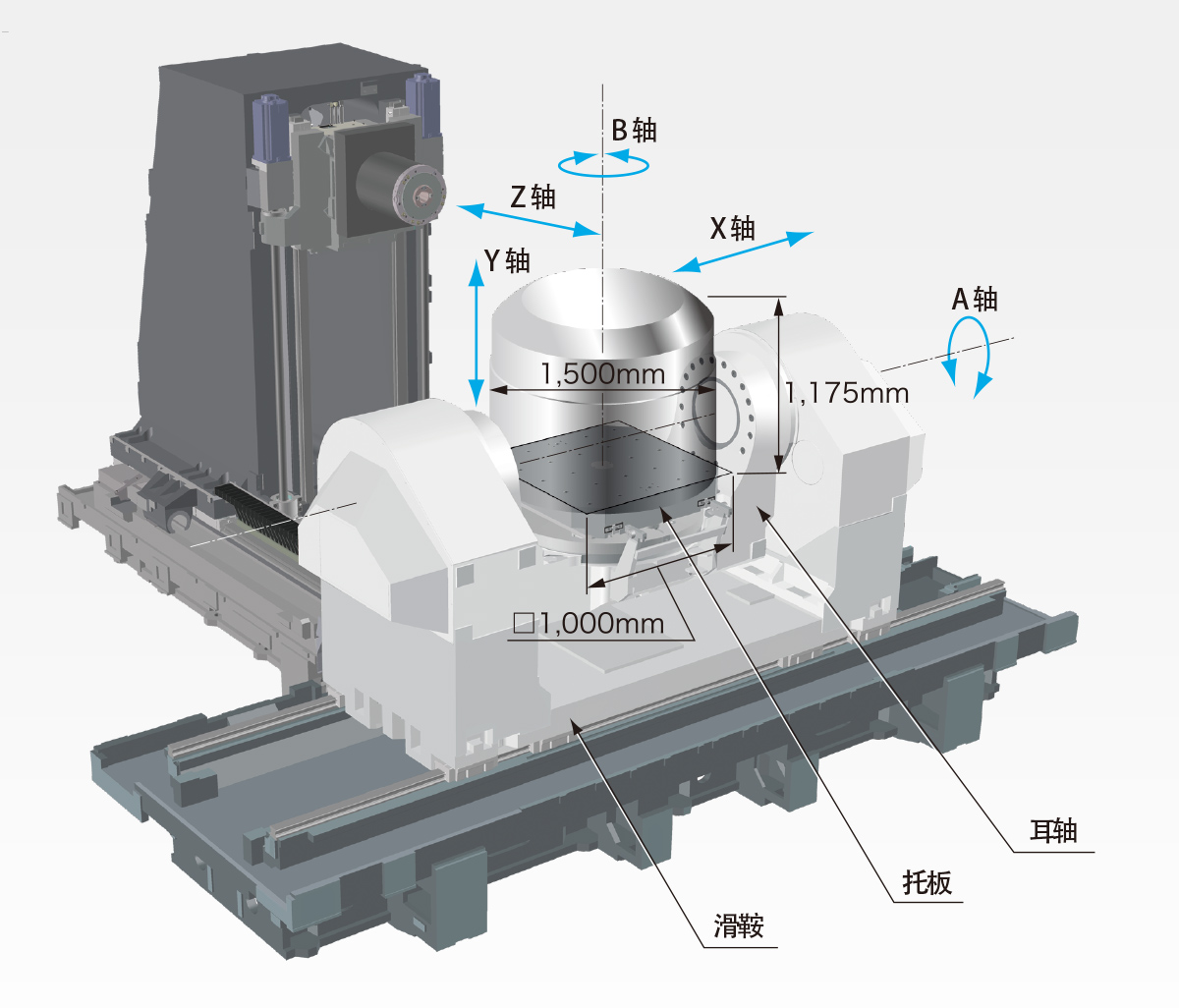

支撑大型零部件高速、高精度加工的耳轴工作台

旋转范围
● A轴（工作台摇摆）
+25～-115度
● B轴（托盘旋转）
360°

大加工件
● 工件的大回转直径
ø1,500mm
● 工件大高度
1,125mm
● 工件大质量
2,500kg

托盘尺寸
● 1,000×1,000mm

轴行程
● X：1,550mm
● Y：1,600mm
● Z：1,650mm

不错的加工能力实现高效率加工

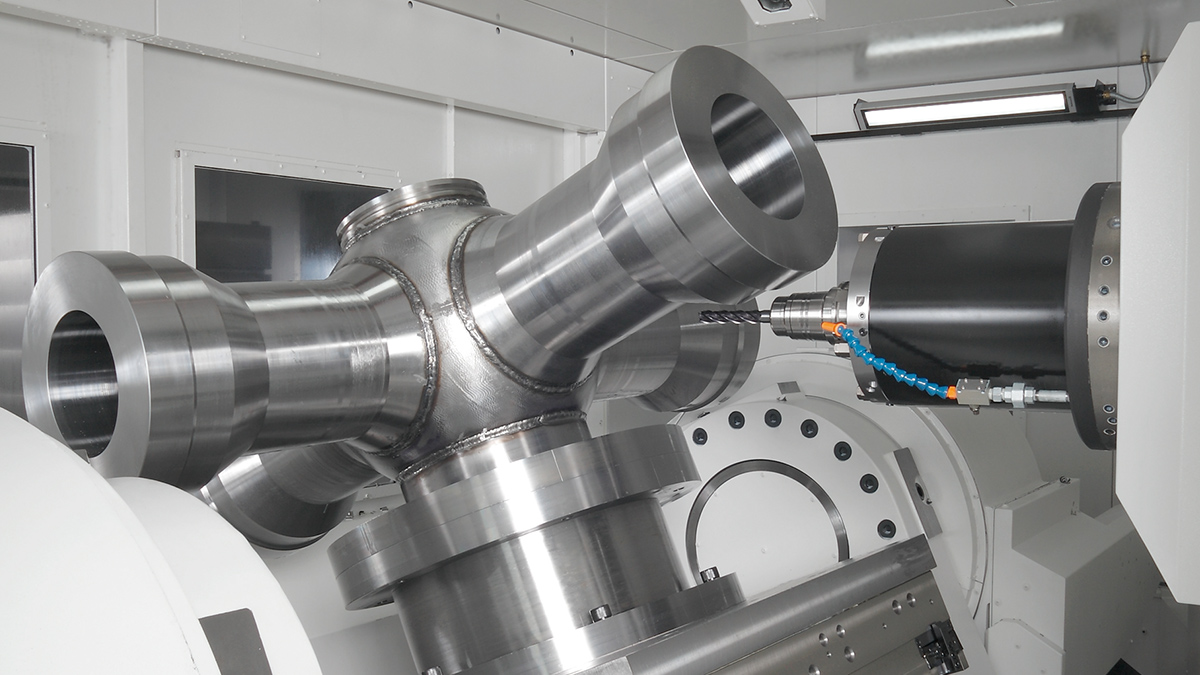

高扭矩主轴使难切削材料也实现了高效率加工

● 内置主轴：1,071N・m
● 齿轮主轴（低速）：1,920N・m（特殊规格）

加工能力
齿轮主轴 4,500min^-1 ／ 40/30kW（15分／连续）［特殊规格］

切削刀具	切削量 cm³/min	主轴转速 min^-1	切削速度 m/min	切削宽度×切削深度 mm	进给速度 mm/min
ø250 正面铣刀 10刃（金属陶瓷）	1,000	293	230	175×6	953
ø63 立铣侧面加工 4刃（硬质合金）	602	1,415	280	10×35	1,720
ø50 立铣槽加工 3刃（硬质合金）	700	1,780	280	50×10	1,400

（被切削材料 S45C）

※登载的数据为实绩值，由于规格、刀具、加工条件等的不同，所得数据可能与登载的数据不同。

基本信息

		MU-10000H
托板尺寸	mm	1,000×1,000
大工件尺寸	mm	ø1,500×1,175
主轴转速	min^-1	6,000
刀库收纳数量	把	81
主轴电机功率	kW	45/37（20分/连续）
机床尺寸（W×D×H）	mm	6,880×10,930×3,694
