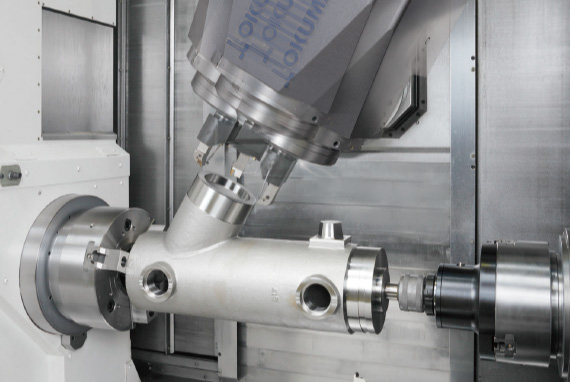

从各个方向进行灵活的加工

Y轴全程实现强力切削

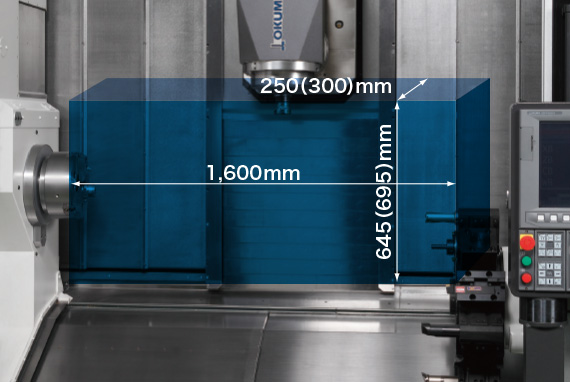

较广的加工范围优化铣削较多的复杂形状零部件加工。
具备同级别大Y轴行程并采用了灵活的高刚性立柱移动式结构，实现Y轴全程高精度强力加工。

图片表示中心距1,500 （）是MULTUS U4000·U5000

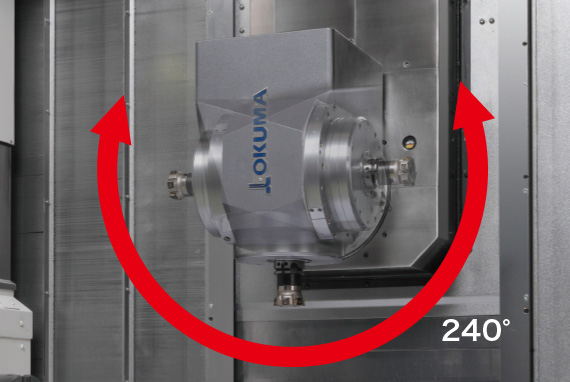

宽广的B轴旋转范围240°

依靠B轴240°的旋转范围广，使主主轴和对向主轴拥有同等的加工区域。
此外，NC-B轴规格中的B轴驱动采用了零反向间隙的滚子齿形凸轮，实现了高精度5轴联动。

C轴的高精度定位 0.0001°控制

标准配置采用了主主轴和对向主轴均可实现精密分度的高精度C轴。可完成复杂形状工件的高精度加工。
此外，支持强力铣削的机床支撑结构，使高精度和高效率加工同步实现。

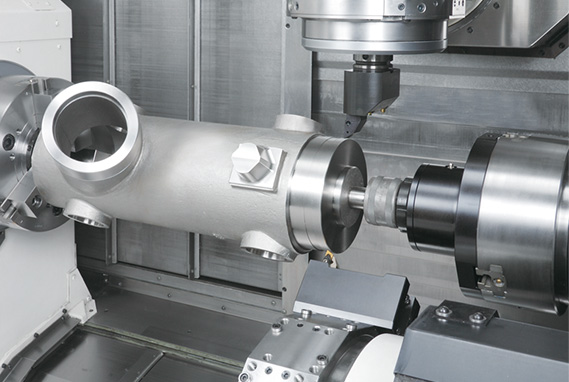

无论铣削、车削均能实现较高的加工效率

可实现难切削材料高效率加工的能力

铣削加工实例
604cm³/min（S45C）
ø20硬质合金立铣刀7刃
切削速度：192m/min
切深：6.5×20mm
进给速度：1.52mm/rev
（MULTUS U3000）

外圆加工实例
5.0mm²（S45C）
切削速度：150m/min
切深：8mm
进给速度：0.625mm/rev
（MULTUS U4000 / MULTUS U5000 ø160主轴）

※登载的数据为实绩值，由于规格、刀具、加工条件等的不同，所得数据可能与登载的数据不同。

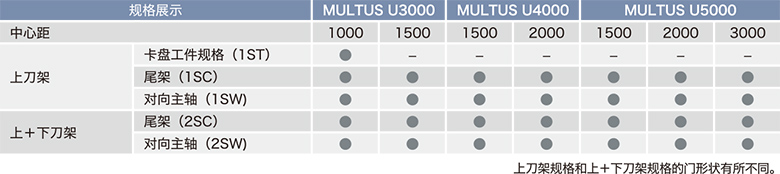

对工件展开合适的规格

为您推荐适合所加工工件的规格

共29种不同的规格种类
该机床具备了可实现各种需求的丰富多彩的规格种类。可为您推荐适合所加工工件的规格。

实现超出复合加工中心限制的工序集约

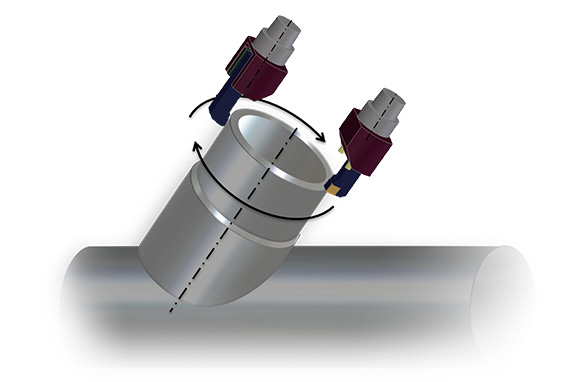

倾斜轴的车削加工
车削功能

车削功能是一项利用铣削主轴实现车削加工的OKUMA独有的功能。为使刀具的刀尖始终面向铣削主轴圆周运动的轴心，对进给轴圆周运动和主轴分度角度进行同步控制。通过倾斜B轴实现倾斜轴的车削加工。此外，使用1把刀具可加工所有直径，也可实现超出大刀具直径的内外径加工。

※车削功能需要技术洽谈。

支持倾斜轴的车削加工

复合加工中心可实现高精度齿轮加工
齿轮加工程序包（特殊规格）

过去齿轮加工程序复杂，如今只需使用齿轮加工程序包输入刀具种类，齿轮规格，加工条件等参数，即可实现高精度加工。程序编写时间与手工录入相比缩短为1/10。且实现了以往使用高额的专用设备加工齿轮达到的工序集约功能。

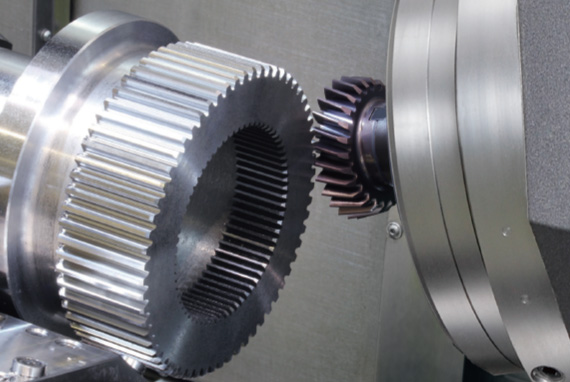

刮削加工（外径, 内径刮削）

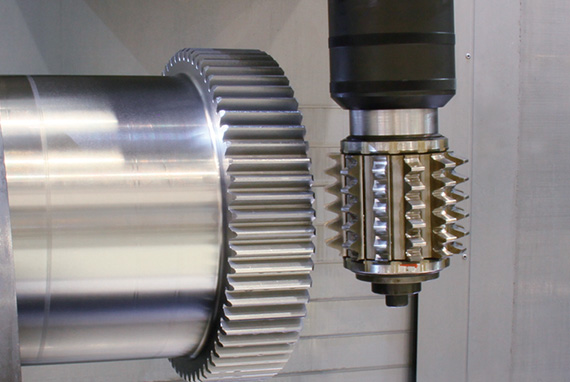

滚齿加工

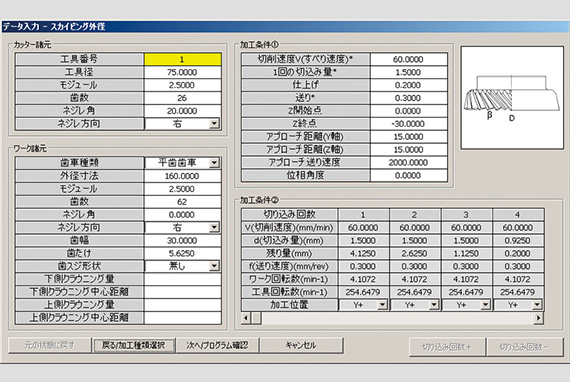

输入画面

基本信息

项目	单位	MULTUS U3000	MULTUS U4000	MULTUS U5000
标准卡盘尺寸	inch	8	10	15
大加工直径	ømm	650	650	650
大加工长度	mm	1,000、1,500	1,500、2,000	1,500、2,000、3,000
主轴转速	min^-1	5,000	4,200	3,000
刀库收纳数量	把	40	40	40
主轴电机功率	kW	22/15（30分/连续）	22/15（30分/连续）	37/30（30分/连续）
机床尺寸（W×D×H）	mm	4,925×2,995×2,955 5,425×2,995×2,955	5,425×2,995×2,955 6,175×2,995×2,955	5,530×2,995×2,955 6,280×2,995×2,955 8,420×3,228×3,090
展开规格		W、2S、2SW	W、2S、2SW	W、2S、2SW

※W：对向主轴规格、2S：双刀架规格
