通过工序集约提高生产率
高精度与脱碳，节省空间与宽大的加工区域

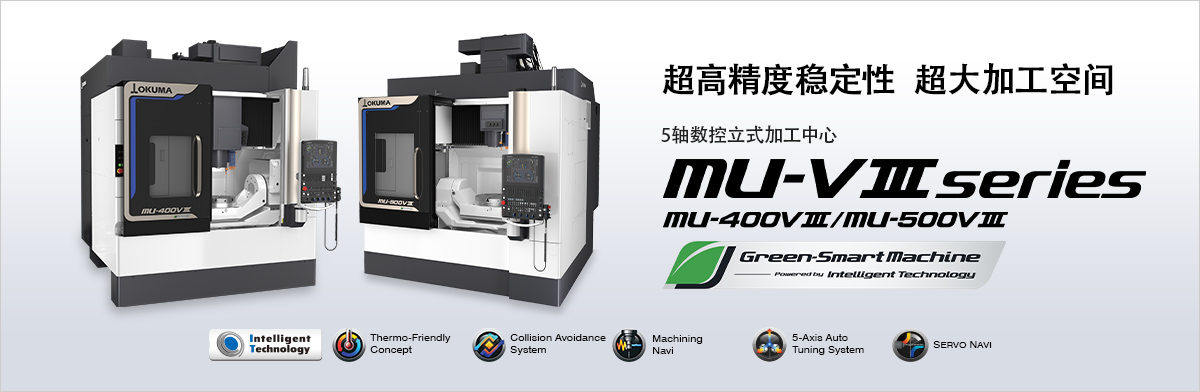

彼此兼顾的5轴控制立式加工中心

	兼备高精度、高生产率和脱碳、节能解决方案
		OKUMA命名机床为“Green-Smart Machine”，通过自主实现高精度和降低能耗实现高生产率，使这款“Green-Smart Machine”为解决全球制造业所面临的社会问题做出贡献。

以高刚性结构的高加工能力，
广为应对从多品种小批量生产到批量生产

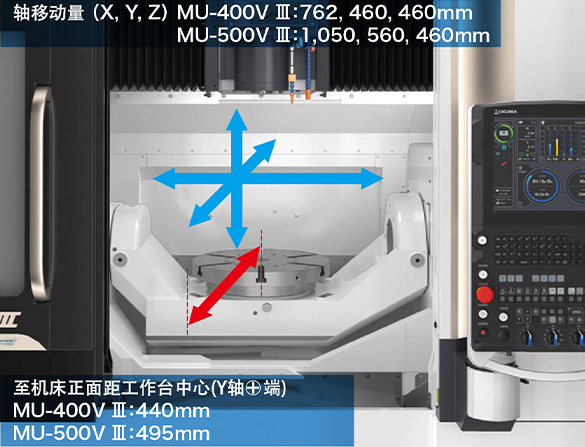

宽阔的加工区域


在类似于立式加工中心的紧凑空间内，拥有同类产品中大的加工区域，可对大至ø700mm的大型工件进行高效率5轴加工。		图像是MU-500V Ⅲ

加工能力（实测值）
主轴15,000min^-1 （No.40）　广域主轴（特殊规格）　被切削材料：S45C

刀具	主轴转速 min^-1	切削速度 m/min	进给速度 mm/min	切削宽度 mm	切削深度 mm	切削量 cm³/min
ø80面铣刀8刃	895	225	3,000	56	3	504
ø20立铣刀7刃（硬质合金）	4,000	251	8,400	4	20	672
ø63多刃刀片钻头	720	143	108	-	-	-
丝锥 M30P3.5	255	24	893	-	-	72%（主轴负荷）

基本信息

项目	单位	MU-400V Ⅲ	MU-500V Ⅲ
工作台尺寸	mm	ø400	ø500
主轴转速	min^-1	8,000 [15,000、20,000、35,000]
刀库收纳数量	把	20 [32、48、64、98、132、166、200、234、268] ^※
主轴电机功率	kW	11/7.5 [22/18.5、30/22、15]（10分/连续）
机床尺寸（W×D×H）	mm	2,160×2,783×2,946	2,515×3,231×3,045

※64把以上是使用矩阵方式选择固有地址
[ ]：特別仕様
