MB-46V Ⅱ-帝丹龙数控机床（安徽）有限公司

MB-46V Ⅱ刀具业务部联系人成晨：15061801548

接受温度的变化独特的构思

实现一般工厂环境下的高精度加工

工件的加工精度会因“机床周围的温度变化”、“机床产生的热量”、“加工产生的热量”出现相当大的变化。

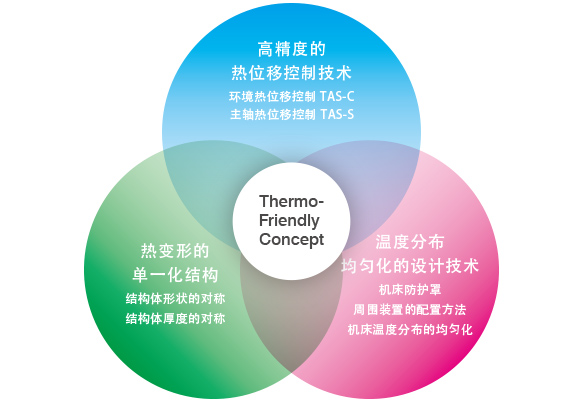

Thermo-Friendly Concept本着“接受温度变化”的独特的构思，使得用户不必采取特殊措施，便能在一般的工厂环境中实现高精度加工。

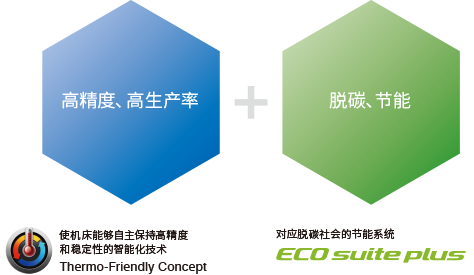

	兼备高精度、高生产率和脱碳、节能解决方案

			OKUMA命名机床为“Green-Smart Machine”，通过自主实现高精度和降低能耗实现高生产率，使这款“Green-Smart Machine”为解决制造业所面临的社会问题做出贡献。

高精度

良好的尺寸稳定性，实现高精度零件的稳定加工和长期稳定运转

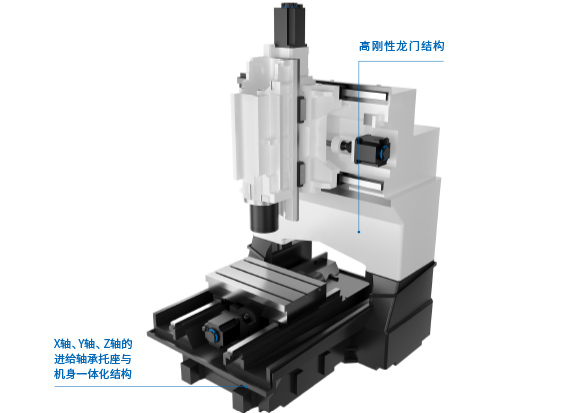

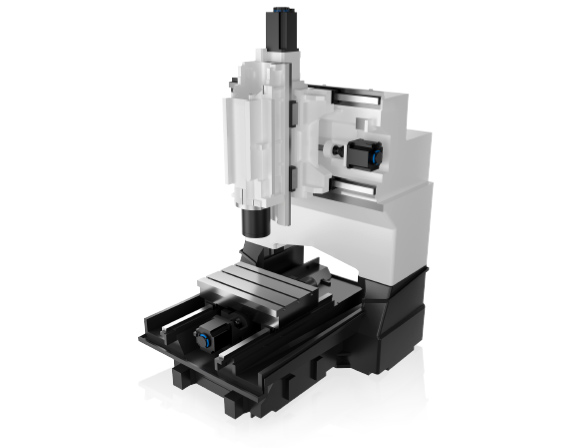

Thermo-Friendly Concept在MB-V Ⅱ系列中得到新的进化，并提高了尺寸稳定性。机床结构设计得到进一步的发展，在一般工厂环境下，MB-46V Ⅱ的经时加工尺寸变化从8μm（原有机型）改善到5μm，提高了38％（与原有机型相比），从而实现比以往更加稳定的高精度。由于无需恒温室来保持室温恒定，因此可降低工厂设备成本和功耗。

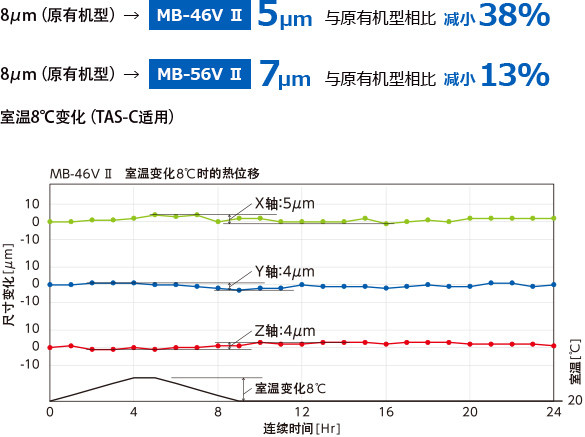

经时加工尺寸变化（实测值）

※登载的数据为实绩值，由于规格、刀具、加工条件等的不同，所得数据可能与登载的数据不同。

高生产率

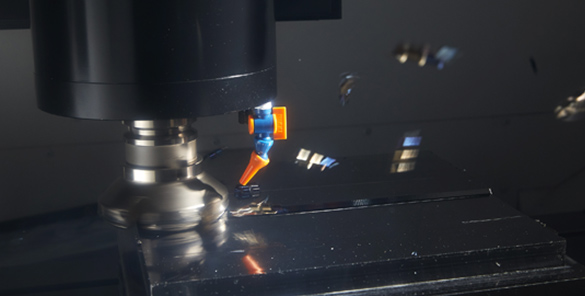

应对多样的加工场景

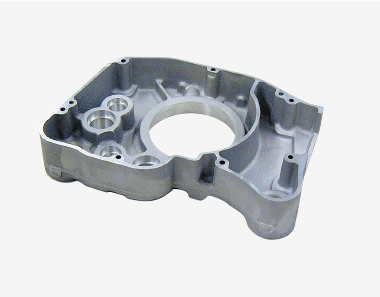

从零件加工到模具加工，从铝材到难切削材料

No.40主轴	广域主轴（标准主轴）	15,000min^-1	22/18.5kW（10分/连续）	199/146N･m（5分/连续）
	大功率主轴	8,000min^-1	11/7.5kW（10分/连续）	198/135N･m（5分/连续）
	高速主轴	20,000min^-1	30/22kW（10分/连续）	83/54N･m（5分/连续）
No.50主轴	大功率主轴	6,000min^-1	11/7.5kW（10分/连续）	198/135N･m（5分/连续）
	广域主轴	12,000min^-1	26/18.5kW（10分/连续）	199/146N･m（5分/连续）
	大功率主轴	12,000min^-1	33/26kW（10分/连续）	302/148N･m（10%ED/连续）
HSK-F63主轴	高速主轴	30,000min^-1	15/11kW（10分/连续）	29.1/20N･m（10分/连续）
HSK-F63主轴	高速主轴	35,000min^-1	15kW（连续）	4.09N･m（连续）

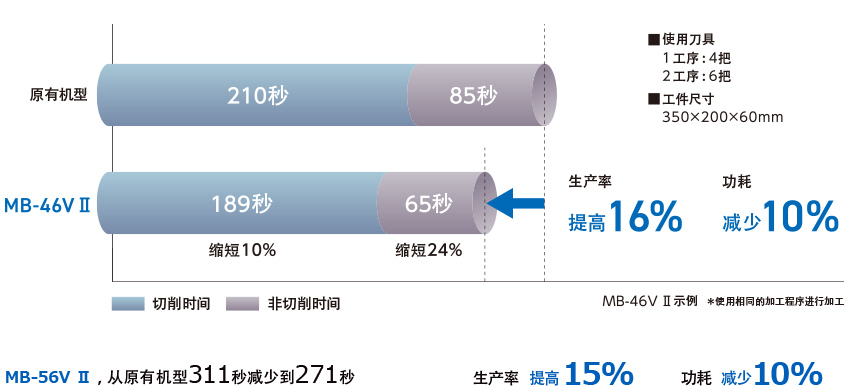

通过缩短切削和非切削时间，提高生产率并降低功耗


		通过提高进给轴的加速度可以缩短切削时间，通过提高快速进给速度和缩短换刀等操作时间，可以缩短加工时间。因缩短加工时间，同时提高生产率，缩短的时间可用于其他工作。此外，还降低加工所需的功耗。

省人化

正在准备各种解决方案以减轻操作员的负担

ATC矩阵刀库

实现刀具把数较多时节省空间并缩短刀具更换时间。

标准规格	20把（链式刀库式）
特殊规格	32把（链式刀库式）
	48把（链式刀库式）
	64把以上（矩阵刀库式）

照片为MB-46V Ⅱ

基本信息

			MB-46V Ⅱ〈MB-46VE Ⅱ〉	MB-46V Ⅱ〈MB-46VE Ⅱ〉
			No.40主轴规格	No.50主轴规格
工作台	工作台尺寸	mm	760×460〈1,000×460〉
	地面至工作台上面的距离	mm	800
	大承载重量	kg	500〈700〉
主轴	主轴转速	min^-1	15,000［8,000、20,000、30,000、35,000］	6,000［12,000、12,000］
	主轴锥孔		7/24锥度 No.40	7/24锥度 No.50
进给速度	快速进给速度	m/min	X・Y：42　Z：36
自动刀具	刀库容量^※	把	20［32］〈20［32、48］〉	20［32］
交换装置
机床尺寸	机床高度	mm	2,746
	占地面积	mm	1,950×2,810〈2,210×2,810〉	2,000×2,810〈2,210×2,810〉
	机床质量	kg	7,300〈7,500〉	7,550〈7,750〉

〈〉：E（延伸)式
[ ]：特殊规格
※ 60把以上为矩阵刀库

			MB-56V Ⅱ	MB-56V Ⅱ
			No.40主轴规格	No.50主轴规格
工作台	工作台尺寸	mm	1,300×560
	地面至工作台上面的距离	mm	800
	大承载重量	kg	900
主轴	主轴转速	min-1	15,000 [8,000、20,000、30,000、35,000]	6,000 [12,000、12,000]
	主轴锥孔		7/24锥度 No.40	7/24锥度 No.50
进给速度	快速进给速度	m/min	X・Y：42　Z：36
自动刀具	刀库容量^※	把	20 [32]
交换装置
机床尺寸	机床高度	mm	2,746
	占地面积	mm	2,520×3,123
	机床质量	kg	8,700	8,900

[ ]：特殊规格
※ 60把以上为矩阵刀库
