MB-80V-帝丹龙数控机床（安徽）有限公司

MB-80V刀具业务部联系人成晨：15061801548

同时实现宽大的Y轴移动量和良好的操作性

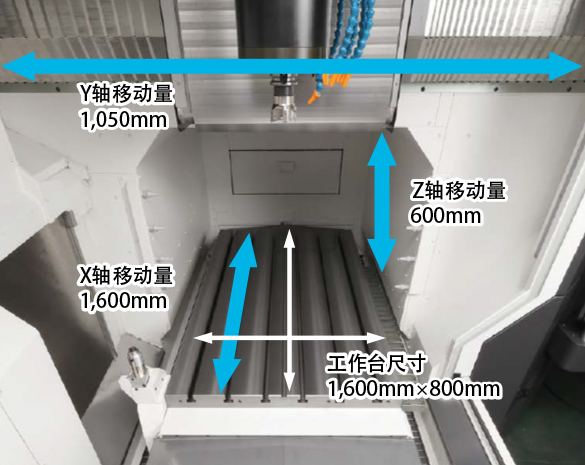

适用于中/大型零件加工的加工领域 Y轴移动量 1,050mm 对应中/大型零件加工或大型塑料模具的800mm的工作台， 1050mm的Y轴移动量 ● X轴移动量： 1,600mm ● Y轴移动量： 1,050mm ● 工作台尺寸： 1,600×800mm

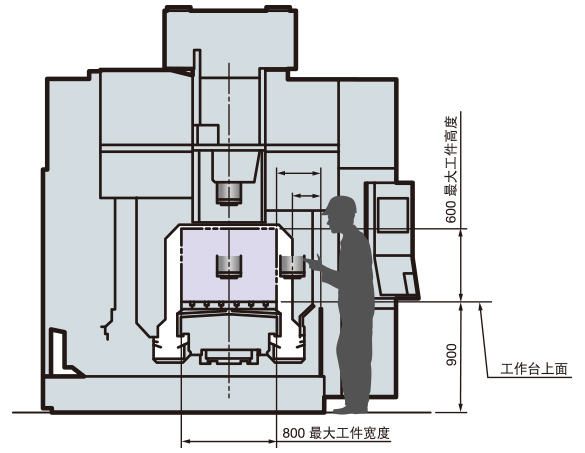

对工作台/主轴的良好接近性实现良好操作性对工作台/主轴的可近性 ● 对主轴的关联： 220mm ● 对工作台的关联： 345mm ● 工作台高度： 900mm ● 前面门开口宽度： 1,620mm 大工件 ● 大工件尺寸：长度1,600、宽度800、高度600mm ● 大承载重量：2,500kg

加工模具或半导体制造设备零件

从一般机床零件到模具/铝等,可满足各种加工需求的主轴阵容

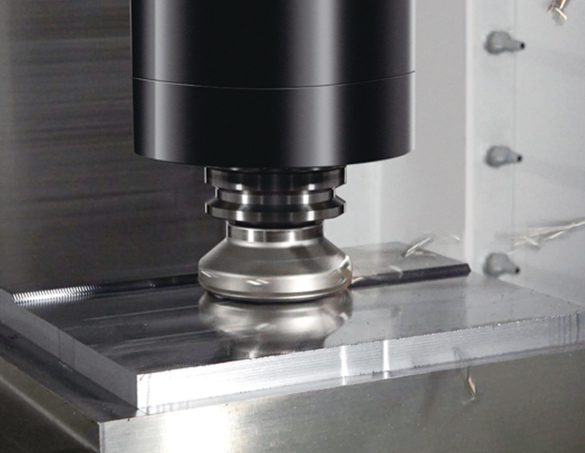

广域主轴（No.40）

适合一般机床零件的高效率加工

● 主轴转速：15,000min^-1
● 大功率：26/18.5kW（10分/连续）
● 大扭矩：199/146N・m（5分/连续）

刀具	主轴转速 min^-1	切削速度 m/min	进给速度 mm/min	切削宽度 mm	切削深度 mm	切削量 cm³/min
ø100面铣刀 5刃（硬质合金）	955	300	1,429	70	4	400
不重磨钻头 ø50	606	95	90.9	-	-	-
丝锥 M30P3.5	240	23	840	-	-	84%（主轴负荷）

（被切削材料：S45C）

刀具	主轴转速 min^-1	切削速度 m/min	进给速度 mm/min	切削宽度 mm	切削深度 mm	切削量 cm³/min
ø63面铣刀 5刃（硬质合金）	15,000	2,969	8,523	44	4	1,500

（被切削材料：A5052）

高速主轴（No.40）
主要用于铝加工的高速主轴（特殊规格）
● 主轴转速：20,000min^-1
● 大功率：30/22ｋW（10分/连续）
● 大扭矩：57/42N・m（10分/连续）

大功率主轴（No.40 / No.50滚子轴承规格）
模具粗加工/精加工的完结（特殊规格）
● 主轴转速：12,000min^-1
● 大功率：33/26kW（10分/连续）
● 大扭矩：302/148N・m（10％ED/连续）

刀具	主轴转速 min^-1	切削速度 m/min	进给速度 mm/min	切削宽度 mm	切削深度 mm	切削量 cm³/min
ø100面铣刀 5刃（硬质合金）	955	300	1,910	70	5	669
ø20铣刀 7刃（硬质合金）	4,000	251	9,520	20	3.7	704

（No.50大功率主轴被切削材料：S45C）

对应长时间无人运转

轻松清扫大量铝屑的切屑处理性能

● 宽敞的机内排屑器
● 横梁喷淋洗净（特殊规格）
● 不会堆积切屑的机内垂直护盖构造

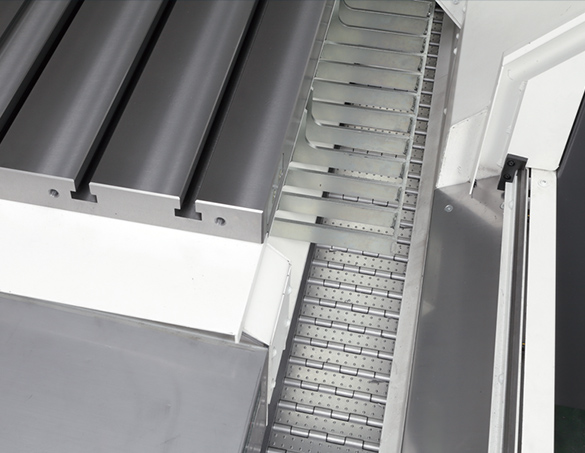

在工作台前后设置宽敞的机内铰链式排屑器。
即使大量切屑也可顺利排出

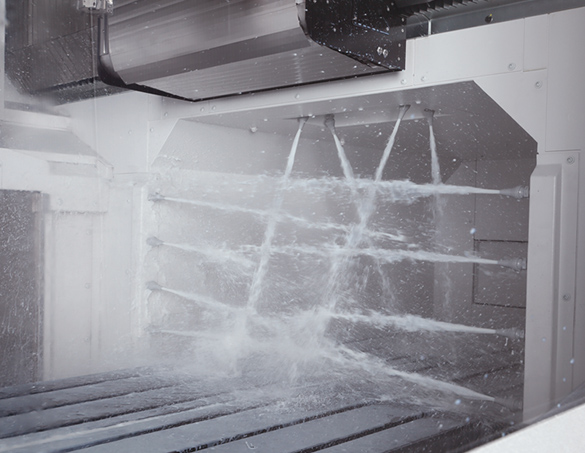

通过横梁喷淋洗净（特殊规格）工件，清扫工作台上的切屑

“接受温度变化”独特的构思
Thermo-Friendly Concept

通过构造设计与热位移控制，实现惊异的加工精度的“Thermo-Friendly Concept”
不仅避免了繁琐的尺寸补偿和暖机运转，而且对于长时间的连续运转以及车间内温度环境变化也能够发挥尺寸稳定性。

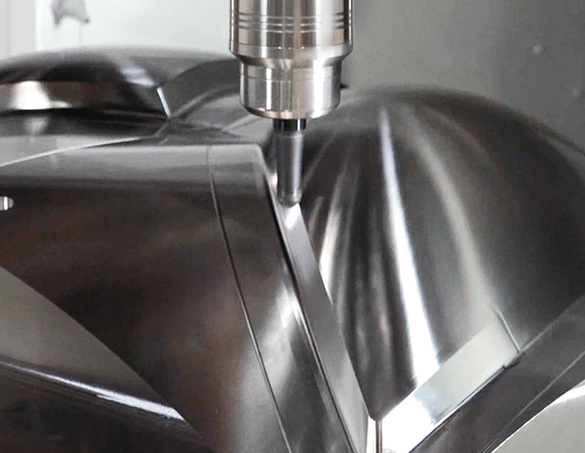

实现了金属模具的高面品质的加工
Hyper-Surface（特殊规格）

自动修整加工数据，轻松提高模具的加工面质量

无需使用CAM修改加工数据。减少了划痕和边缘的不齐，提高了加工面的质量，缩短了手动精加工抛光工艺的时间。
除了传统Super-NURBS的曲线自适应加速度控制之外，Hyper-Surface的新功能还可以在保持形状精度的同时，自动校正从CAM输出的加工数据的边缘部分和相邻加工路径之间的位置偏差。

基本信息

		MB-80V
工作台尺寸	mm	1,600×800
主轴转速	min^-1	15,000 12,000
刀库收纳数量	把	32
主轴电机功率	kW	26/18.5（10分/连续） 33/26（10分/连续）
机床尺寸（W×D×H）	mm	4,500×2,970×3,320
